相机坐标相关

1. 相机如何描述一条视线

相机拍到的是二维像素，但机器人需要知道物体在三维空间中的位置。这个过程首先依赖相机内参矩阵 $K$：

$$K = \begin{bmatrix} f_x & 0 & c_x\\ 0 & f_y & c_y\\ 0 & 0 & 1 \end{bmatrix}.$$

其中，$f_x,f_y$ 是以像素为单位的焦距，$c_x,c_y$ 是主点坐标。它们共同描述了“相机坐标系中的一条视线”如何对应到图像中的一个像素。

物理焦距只有一个，记为 $f$，单位通常为毫米。它是相机光心到成像平面的距离。若单个像素的物理宽、高分别为 $s_x,s_y$，则像素单位下的焦距为：

$$f_x=\frac{f}{s_x}, \qquad f_y=\frac{f}{s_y}.$$

因此，$f_x$ 和 $f_y$ 通常很接近，但不必严格相同：像素在横、纵方向的物理尺寸可能不同，实际标定也会产生细微差异。现代相机的像素通常接近正方形，所以常见 $f_x\approx f_y$。

主点 $(c_x,c_y)$ 是相机光轴与图像平面的交点在像素坐标中的位置。理想情况下，它位于图像几何中心；但传感器安装、裁剪和标定误差都可能使其略有偏移。主点不在中心不会改变投影原理，只意味着计算视线方向时，必须以 $(c_x,c_y)$ 而不是图像中心作为像素坐标原点。

例如，对于一张大小为 $640\times480$ 的图像，相机内参可以是：

$$K = \begin{bmatrix} 600 & 0 & 320\\ 0 & 600 & 240\\ 0 & 0 & 1 \end{bmatrix}.$$

这时主点位于 $(c_x,c_y)=(320,240)$，即图像中心附近。

2. 从像素恢复相机坐标系中的三维点

2.1 相机坐标系与深度

以相机光心为原点，常用的相机坐标系约定为：$X_c$ 向右，$Y_c$ 向下，$Z_c$ 沿光轴指向相机正前方。空间点写作：

$$P_{\mathrm{camera}} = \begin{bmatrix} X_c\\ Y_c\\ Z_c \end{bmatrix}.$$

这里的深度定义为：

$$z=Z_c.$$

它表示该点沿相机光轴、也就是垂直于图像平面的距离，而不是相机光心到该点的直线距离。后者为：

$$r = \sqrt{X_c^2+Y_c^2+Z_c^2}.$$

例如，所有位于相机前方 $1\ \mathrm{m}$ 的平面上的点都有 $Z_c=1\ \mathrm{m}$，即使它们在画面左右两侧、与相机光心的直线距离不同。

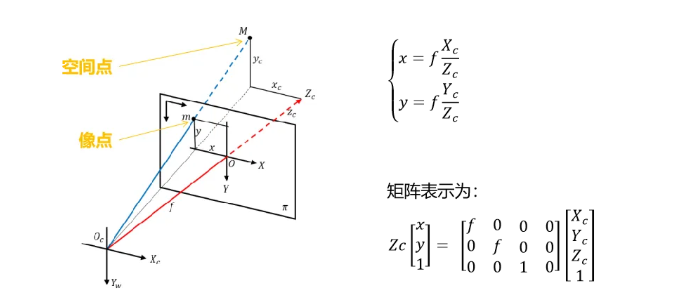

2.2 从空间点到像素：针孔投影

设空间点为 $(X_c,Y_c,Z_c)$。该点发出的光线穿过相机光心后落在成像平面上；由相似三角形，可得成像平面物理坐标 $(x,y)$：

$$\frac{x}{f}=\frac{X_c}{Z_c}, \qquad \frac{y}{f}=\frac{Y_c}{Z_c}.$$

也就是：

$$x=f\frac{X_c}{Z_c}, \qquad y=f\frac{Y_c}{Z_c}.$$

这就是针孔相机的透视投影：在相同横向位置下，$Z_c$ 越大，点在图像上的偏移越小。将物理坐标换成以像素为单位的坐标，并以主点为偏移量后，得到：

$$u=f_x\frac{X_c}{Z_c}+c_x, \qquad v=f_y\frac{Y_c}{Z_c}+c_y.$$

2.3 已知深度时的反投影

仅有像素 $(u,v)$ 时，能确定的只是一条从相机光心出发的射线，不能确定唯一的三维点。若深度相机或其他方法给出了该像素的深度 $z=Z_c$，便可以将上式反解，恢复其在相机坐标系中的三维坐标：

$$\begin{aligned} X_c&=\frac{(u-c_x)z}{f_x},\\ Y_c&=\frac{(v-c_y)z}{f_y},\\ Z_c&=z=\operatorname{depth}. \end{aligned}$$

变量含义如下：

符号	含义	常用单位
$X_c,Y_c,Z_c$	三维点在相机坐标系中的右、下、前坐标	m
$z$	深度，即 $Z_c$，垂直于图像平面的距离	m
$r$	相机光心到三维点的直线距离	m
$u,v$	图像中的像素横、纵坐标	pixel
$x,y$	成像平面上的物理坐标	mm
$f$	物理焦距，即光心至成像平面的距离	mm
$f_x,f_y$	以像素表示的横、纵方向焦距	pixel
$c_x,c_y$	主点，即光轴落在图像上的像素坐标	pixel

例如，取：

$$(u,v)=(380,270), \qquad z=0.8\ \mathrm{m}.$$

使用上一节的相机内参，可得：

$$\begin{aligned} X_c &= \frac{(380-320)\times0.8}{600} =0.08\ \mathrm{m},\\ Y_c &= \frac{(270-240)\times0.8}{600} =0.04\ \mathrm{m},\\ Z_c &=0.8\ \mathrm{m}. \end{aligned}$$

因此，这个像素对应的三维点为：

$$p_{\mathrm{camera}} = \begin{bmatrix} 0.08\\ 0.04\\ 0.80 \end{bmatrix} \mathrm{m}.$$

这里的下标 $\mathrm{camera}$ 表示该坐标是在相机坐标系中表达的；该点的深度为 $Z_c=0.8\ \mathrm{m}$，而它到相机光心的直线距离约为 $0.805\ \mathrm{m}$。

3. 用齐次矩阵表示位姿

机器人中常用 $4\times4$ 的齐次变换矩阵表示一个坐标系的位姿：

$$T = \begin{bmatrix} R & t\\ 0 & 1 \end{bmatrix} = \begin{bmatrix} r_{11} & r_{12} & r_{13} & t_x\\ r_{21} & r_{22} & r_{23} & t_y\\ r_{31} & r_{32} & r_{33} & t_z\\ 0 & 0 & 0 & 1 \end{bmatrix}.$$

其中：

• $R\in\mathbb R^{3\times3}$ 是旋转矩阵，描述坐标系的朝向；
• $t\in\mathbb R^3$ 是平移向量，描述坐标系原点的位置。

若连续进行两个坐标变换，齐次矩阵可以直接相乘：

$$\begin{bmatrix} R_1 & t_1\\ 0 & 1 \end{bmatrix} \begin{bmatrix} R_2 & t_2\\ 0 & 1 \end{bmatrix} = \begin{bmatrix} R_1R_2 & R_1t_2+t_1\\ 0 & 1 \end{bmatrix}.$$

这表示先执行右侧的变换，再执行左侧的变换。

4. 相机外参与抓取位姿

相机外参描述相机坐标系相对于世界坐标系的位置和朝向。记为：

$$E = T_{\mathrm{world}\leftarrow\mathrm{camera}}.$$

它将相机坐标系中的点或位姿转换到世界坐标系中。

抓取算法通常给出夹爪相对于相机坐标系的候选位姿：

$$G_{\mathrm{camera}} = T_{\mathrm{camera}\leftarrow\mathrm{gripper}}.$$

因此，坐标变换链为：

$$\mathrm{gripper} \longrightarrow \mathrm{camera} \longrightarrow \mathrm{world}.$$

夹爪在世界坐标系中的最终位姿为：

$$G_{\mathrm{world}} = E\,G_{\mathrm{camera}} = T_{\mathrm{world}\leftarrow\mathrm{camera}} T_{\mathrm{camera}\leftarrow\mathrm{gripper}}.$$

这样，视觉模型在相机坐标系中预测的抓取位姿，便可以转换为机器人执行所需的世界坐标系位姿。
